單缸液壓圓錐破碎機是一種動錐兩端軸承支撐，動錐底部液壓缸支撐的豎向簡支梁結構的圓錐破碎機，可通過動錐底部液壓缸調節動錐高低位置來處理不同粗細要求物料。我公司設計的CHC\CSC單缸圓錐破碎機是機械、電器、液壓技術與物料破碎技術相結合的新產品，該設備采用了高強度鑄鋼機架、合金材料鍛造主軸、高精度弧形螺旋齒輪傳動結構，結合多種腔型選擇和智能化的運行控制系統，使該設備的性能和優勢得以體現，可以廣泛應用于各類堅硬礦物和巖石的中、細碎作業，其破碎效率高，能夠充分滿足客戶的各種破碎需求。

　　CHC\CSC單缸液壓圓錐破碎機規格型號：

　　CSC單缸液壓圓錐破碎機：

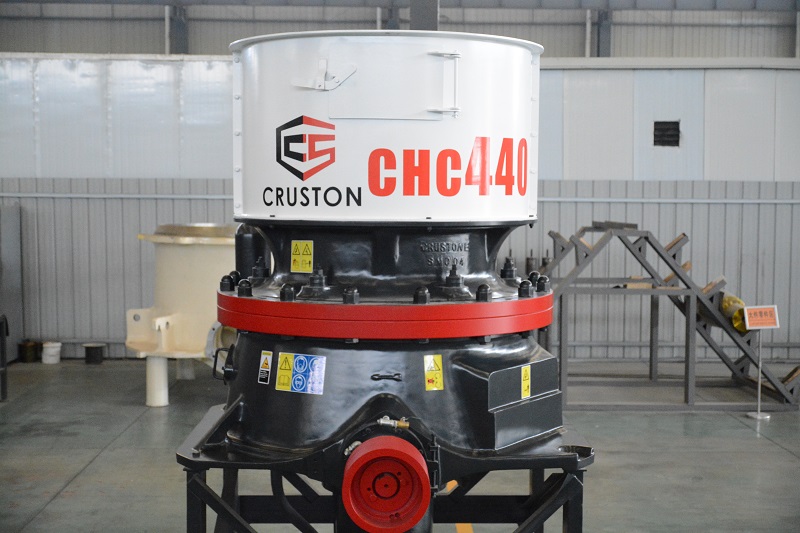

　　CHC單缸液壓圓錐破碎機：

　　單缸液壓圓錐破碎機應用范圍

　　金屬礦山、砂石料場、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等。

　　單缸液壓圓錐破碎機適用物料

　　河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、鐵礦、金礦、銅礦等

　　單缸液壓圓錐破碎機特點

　　1、高生產效率

　　該機將科學的破碎腔型、合理的偏心距、理想的擺頻及層壓縮破碎原理相結合，實現更大的通過量，更高的生產效率、更優的產品粒形和更低的單位能耗。

單缸圓錐破碎機偏心配重部安裝

　　2、高自動化程度

　　自動化控制系統能夠?qū)崿F(xiàn)破碎過程的過載保護、過鐵保護、腔型恒定等功能，并能實現實時監控油溫、流量、壓力、負荷、料口尺寸等參數，確保設備可靠運行。

單缸控制系統料口標定設置界面

　　3、高承載能力

　　經過優化設計的加強型架體結構、兩端支撐的“簡支梁”主軸結構、動壓潤滑的銅套結構、靈敏可靠的過載保護系統，可確保設備在硬質礦物巖石的破碎應用中長期穩定運行。

單缸圓錐機高強度鑄鋼機架加工

　　4、廣適應性

　　該系列圓錐有中碎和細碎兩種機型，每種機型還有多種腔型可供選擇，還可通過調整偏心距來適應不同的生產工藝條件。通過調整傳動軸轉速，還可實現對產品級配的調整，從而實現設備的價值。

多種腔型匹配

　　5、低運行噪音及振動

　　高精度螺旋弧齒輪傳動，運行噪音更低、傳動效率更高、經久耐用。設備自身振動小，整體鋼架配合柔性支撐，使設備傳導至基礎的振動更低，基礎投入小。

高精度螺旋弧齒輪

　　6、低安裝成本

　　7、低運行成本。

　　特殊設計的破碎腔型及襯板材料，使襯板利用率更高、更耐用；標配的正壓防塵系統可時刻保證潤滑油潔凈，延長潤滑油的使用周期，無需頻繁更換潤滑油品。絕大部分零件均可在設備上部及側部完成折裝，更安全、更便捷。

　　CHC系列和CSC系列液壓圓錐破碎機是我公司引進北歐技術，并結合中國金屬材料性能而設計的一款高性能破碎機，主要用于金屬礦山、建筑砂石加工中的二段破碎和三段破碎環節，因其破碎能力強、產量大，更多的被用于中硬物料的破碎。

　　裝配過程圖片：

使用專用工裝裝配襯板

測量裝配后齒輪側隙

主機組裝效果圖
